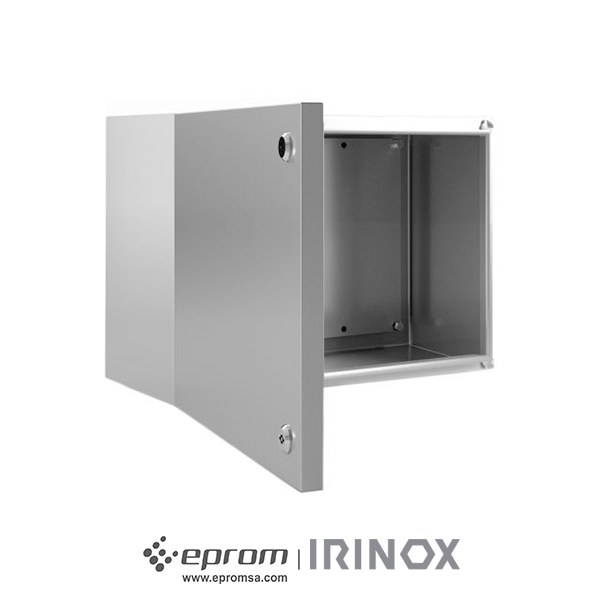

EKO906030
Disculpen las molestias, con motivo de la situación nos resulta imposible indicarles los PVP actualizados. Para cualquier consulta no duden en contactar con nuestro departamento de Atención al Cliente.
Registrarse para ver precios Tipología: Cajas con puerta ciega para aplicaciones estándar
Material: Acero inoxidable AISI 304
Alto (mm): 600
Ancho (mm): 900
Profundidad (mm): 300
Placa de montaje: Con placa de montaje (Alto-55mm)x(Ancho-55mm)
Puerta: 1 puerta ciega reversible con 2 bisagras y 2 cierres
- Descripción
- Datos producto
Descripción
EKO906030
Tipo de acero inoxidable: AISI 304 (Wnr 1.4301) Scotch-brite
Grosor: desde 1,2 mm hasta 1,5 mm (según la dimensión del modelo)
Puerta: ciega
Fijación de la puerta: bisagras
Apertura de la puerta: 145° bisagras en la izquierda
Puntos de fijación: ver tabla
Puntos de fijación posterior: roscas M6
Junta: silicona
Placa de montaje: 25/10 FeZn, incluida
Dimensiones placa de montaje: ver tabla
Sistema de cierre: cerraduras Zamak redondo-lineal 5 mm cromado
Componentes sobre pedido: placa de montaje interior en acero inoxidable, cerraduras en acero inoxidable
Grado de protección: IP66 IK10
Certificaciones: TÜV , UL, Estándares: 508, 250, CE EN 60 204-1/04,98 89/392/ECC, IEC EN 60 529/06,97 EN 50 102/05,96
Posibilidad de personalización
Dimensiones adaptables según necesidad
Mecanizaciones a medida
Grosor adaptable según necesidad
Material: AISI 316L (Wnr 1.4404)
Acabado: SN Satinado grueso- BA Brillante
Versión ATEX
Grado de protección IP69K
Datos producto
| Tipología | Cajas con puerta ciega para aplicaciones estándar |
|---|---|
| Material | |
| Alto (mm) | |
| Ancho (mm) | |
| Profundidad (mm) | |
| Placa de montaje | |
| Puerta |
