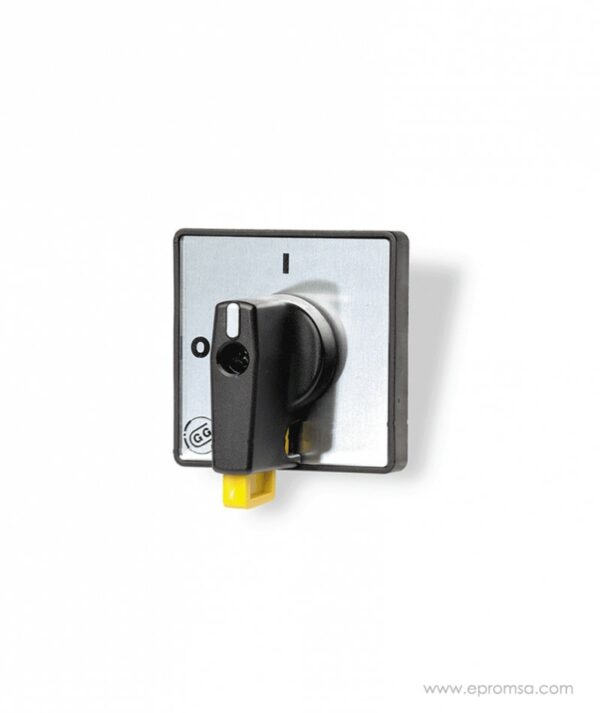

Descripción

Dimensiones: 48 x 48mm
Color: Gris/Negro y Amarillo/Rojo
Fijación:
Fijación 2 taladros carril DIN (Tipo BN) (Eje 5x5mm)
Fijación central ø22,5mm, carril DIN (Tipo B)
Fijación 2 taladros, directo a panel de mando (Tipo R)
Fijación central, directo a panel de mando (Tipo S)
Certificaciones: CE, IMQ, UL
Acorde con IEC/EN 60947-3, UL 508

Productos compatibles

Para fijación tipo R – Montaje para puerta (panel de mandos), fijación dos taladros, directo a panel de mando

Serie 003- 48x48mm (Gris/Negro): Interruptores modulares SQ025 y SQ032 – Conmutadores de levas  P012, P016, P020, PX12, PX16, PX20, C025, C032, C040, CX25, CX32 y CX40
Serie 004 – 48x48mm (Amarillo/Rojo):Interruptores modulares SQ025 y SQ032 – Conmutadores de levas  P012, P016, P020, PX12, PX16, PX20, C025, C032, C040, CX25, CX32 y CX40

Para fijación tipo B y K – Montaje fondo panel (carril DIN), fijación central Ø22,5, carril DIN

Serie 005 – 48x48mm (Gris/Negro): Interruptores modulares SQ025 y SQ032
Serie 006 – 48x48mm (Amarillo/Rojo): Interruptores modulares SQ025 y SQ032

Para fijación tipo S – Montaje para puerta (panel de mandos), fijación central Ø22,5, directo a panel de mando

Serie 087 – 48×48mm (Gris/Negro): Interruptores modulares SQ025 y SQ032
Serie 088 – 48×48mm (Amarillo/Rojo) : Interruptores modulares SQ025 y SQ032
Serie 059 – 48×48mm (Gris/Negro): Conmutadores de levas P012, P016, P020, PX12, PX16 y PX20
Serie 060 – 48×48mm (Amarillo/Rojo): Conmutadores de levas P012, P016, P020, PX12, PX16 y PX20

Para fijación tipo B – Montaje fondo panel (carril DIN), fijación central Ø22,5, carril DIN

Serie 077 – 48×48mm (Gris/Negro): Interruptores modulares SQ025 y SQ032 – Conmutadores de levas P012, P016, P020, PX12, PX16, PX20, C025, C032, C040, CX25, CX32 y CX40
Serie 069 – 48×48mm (Amarillo/Rojo) : Interruptores modulares SQ025 y SQ032 – Conmutadores de levas P012, P016, P020, PX12, PX16, PX20, C025, C032, C040, CX25, CX32 y CX40

Para fijación tipo B y D – Montaje directo

Serie 005 – 48x48mm (Gris/Negro): Conmutadores de levas P012, P016, P020, PX12, PX16, PX20, C025, C032, C040, CX25, CX32 y CX40

Serie 006 – 48x48mm (Amarillo/Rojo): Conmutadores de levas P012, P016, P020, PX12, PX16, PX20, C025, C032, C040, CX25, CX32 y CX40
